鄭州威大聚丙烯酰胺生產(chǎn)廠家與您一起了解：引發(fā)劑的用量對聚丙烯酰胺相對分子質(zhì)量的影響

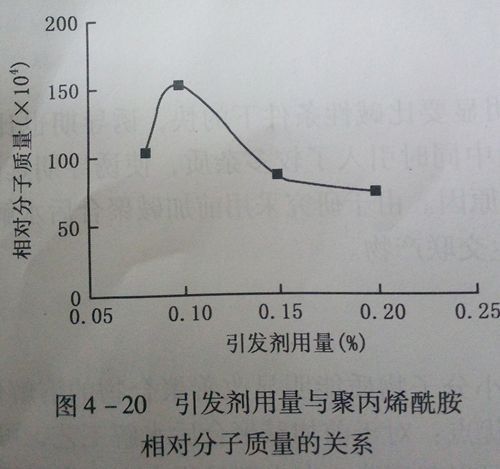

當(dāng)單體質(zhì)量分?jǐn)?shù)為15%，溫度為25℃，反應(yīng)時(shí)間為2.5h時(shí)，引發(fā)劑的用量對聚丙烯酰胺相對分子質(zhì)量的影響，見下圖：

  本反應(yīng)后水溶液條件下的自由基引發(fā)聚合反應(yīng)，因而引發(fā)劑類型及引發(fā)劑的濃度對反應(yīng)產(chǎn)品的質(zhì)量影響較大。為了便于得到低相對分子質(zhì)量聚丙烯酰胺，本實(shí)驗(yàn)采用氧化——還原體系引發(fā)聚合，其主要優(yōu)勢是低溫引發(fā)，有利于聚丙烯酰胺分子鏈的增長。結(jié)果表明，隨著引發(fā)劑量的增加，聚丙烯酰胺相對分子質(zhì)量先呈上升趨勢，后呈下降趨勢。引發(fā)劑作為自由基聚合反應(yīng)活性主體，引發(fā)劑用量過少，反應(yīng)體系中的引發(fā)劑濃度很低，鏈引發(fā)反應(yīng)很難進(jìn)行，使反應(yīng)不完全，殘留大量的丙烯酰胺單體；而引發(fā)劑用量過高時(shí)，反應(yīng)速度過快，會產(chǎn)生過多的自由基，活性主體也愈多，單體主鏈增長減少，體系很快由流動態(tài)轉(zhuǎn)變成膠體狀，聚合物發(fā)生交聯(lián)的幾率增加，造成聚丙烯酰胺相對分子質(zhì)量分布較寬，相對分子質(zhì)量降低。因此，為了得到高相對分子質(zhì)量的聚丙烯酰胺，確定引發(fā)劑用量為0.10%。

相關(guān)產(chǎn)品推薦：陽離子聚丙烯酰胺 陰離子聚丙烯酰胺
